Музыкальная карта NeoGS для ZXBUS!

english

ВНИМАНИЕ! Изделие поставляется независимым производителем. Обращаться по поводу приобретения к Виталию tetroid.nedopc.com tetroid@inbox.ru.

Звуковая плата NeoGS предназначена для проигрывания трекерной (MOD) и сжатой (MP3) музыки на Spectrum-совместимом компьютере оснащенным слотом ZXBUS.

Разработка:
hardware: Вадим Акимов (LVD), Чунин Роман (CHRV), Вячеслав Савенков (Savelij), Жабин Алексей (KOE), Василий Климов (JTN);
software: Вячеслав Савенков (Savelij).

Характеристики:

• полная программная совместимость с General Sound (далее GS);
• гибкая архитектура, основанная на fpga (Altera EP1K30);
• собственная память 4 мегабайта RAM, 512 килобайт flash-ROM;
• расширенные способы адресации памяти: 2 окна проецирования, полное исключение ROM из адресного пространства;
• Z80 с переключаемой частотой (10, 12, 20 и 'турбо'-24 МГц);
• 8 аппаратных звуковых каналов с громкостями (в 2 раза больше, чем у GS);
• mp3-декодер (аналог vs1011) с аппаратным SPI для пересылки данных;
• интерфейс SD-card с аппаратным SPI для пересылки данных;
• DMA-доступ спектрума в память NeoGS (пересылка данных между спектрумом и NeoGS командами LDI, LDIR и подобными);
• возможность полностью автономной работы (проигрывание модулей и mp3-файлов с SD-карточки по плейлисту, при этом сброс спектрума не влияет на NeoGS).

Документация:

Зеркало исходников (SVN) доступно на сайте svn.nedopc.com.

Документация программиста:

Руководство программиста NeoGS здесь и заголовочный файл с описанием портов NeoGS здесь.

Руководство программиста NeoGS (DMA) здесь.

Руководство программиста General Sound здесь.

Документация для сборки:

Руководство пользователя для печати (revision C-VS) здесь.

Руководство по сборке платы (revision C-VS) здесь.

Принципиальная схема (revision C-VS) здесь.

Монтажная схема (revision C-VS) здесь.

Документация для производства здесь [PCAD] (использование в коммерческих целях только по договоренности с представителями NedoPC).

Документация для программирования CPLD:

NeoGS revision C и выше (производства NedoPC) содержит CPLD матрицу EPM3064/EPM3128, которую необходимо прошить специализированным программатором Altera (ByteBlasterMV, USB Blaster или подобным).

Бинарные файлы прошивок CPLD (revision Cx) здесь.

О прошивке CPLD (revision Cх) здесь.

Исходные тексты CPLD (Quartus 7.x): здесь.

Прошивки ПЗУ:

Актуальные прошивки из репозитория svn.nedopc.com

Aктуальный файл прошивки для записи в ПЗУ: full_ngs.rom.

Aктуальный файл прошивки для обновления программой: ngs_rom.upd.

Программа для обновления: hobeta, scl floppy image, tape image

История версий ROM:

Программное обеспечение:

Программа Neo Player Light для проигрывания mp3 музыки на NeoGS здесь.

Программа Neo8Tracker трекер/редактор для NeoGS здесь.

Программа Z-PLAYER проигрыватель mod'ов для GS и NeoGS здесь.

Страничка с General Sound играми и утилитами на VTRDOS здесь.

История ревизий платы:

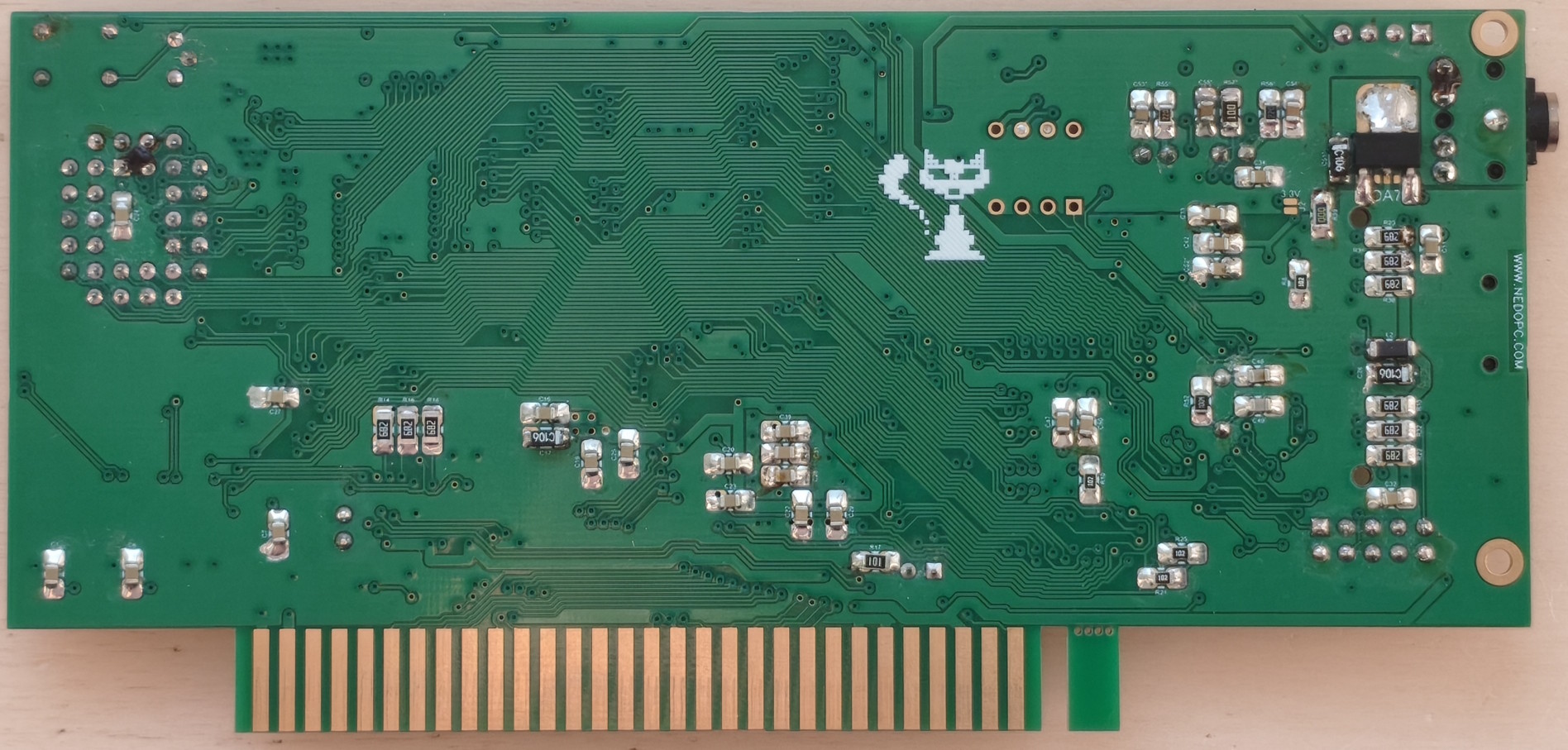

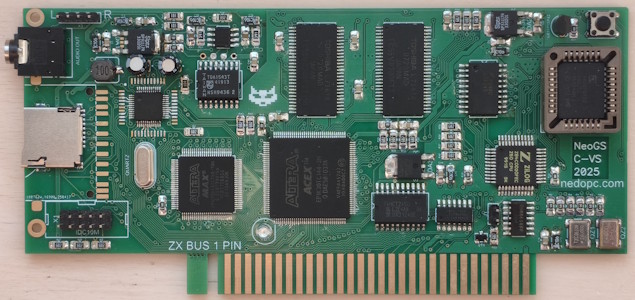

Revision C-VS:

• NeoGS, аналог ревизии С, с возможностью установки mp3 декодеров серии VS10xx (VLSI solutions).
• Добавлена возможность установливать Micro SD разъем.
• Заменен аудио-разъем на более надежный.

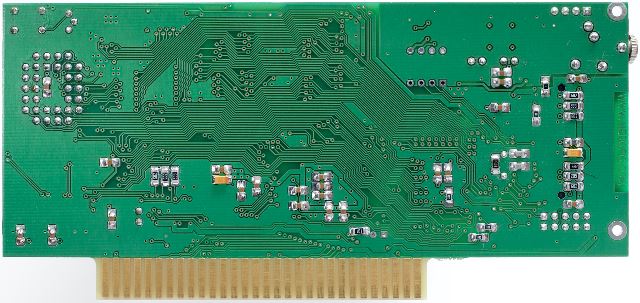

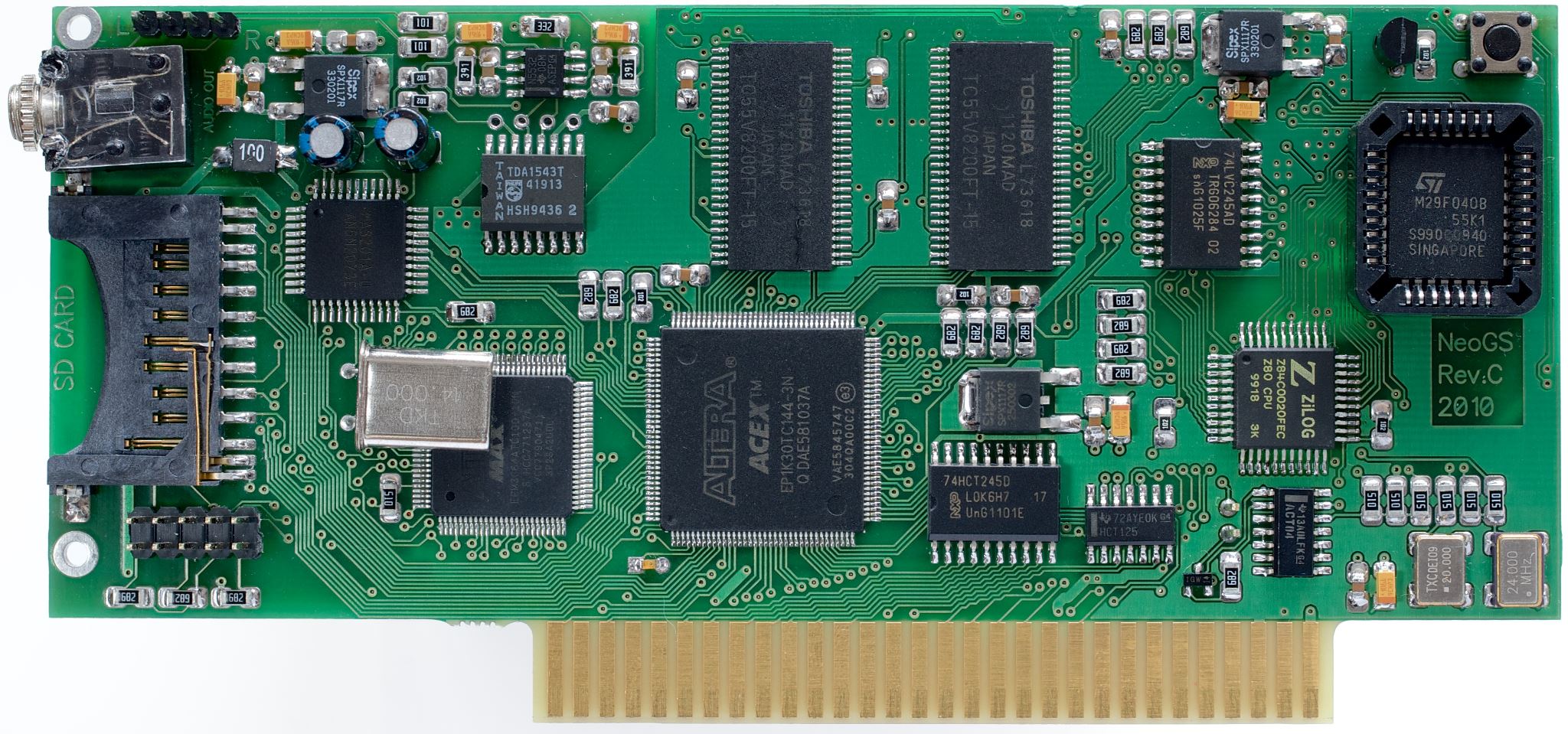

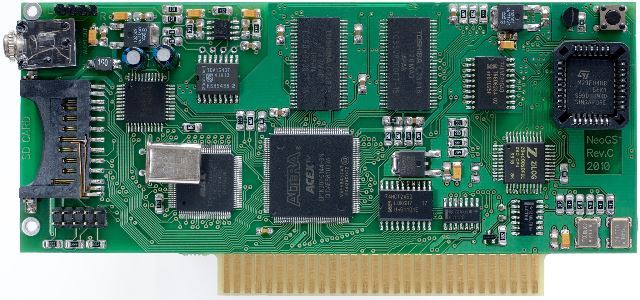

Revision C:

• Уменьшена высота платы (до 61мм без учета разъема).
• Увеличен размер памяти до 4Мб.
• Добавлен джампер RESET для разрешения сброса карты при сбросе компьютера.
• Изменена элементная база (совместимость по прошивкам fpga сохранена).

Revision B:
Спонсоры: GoodBoy, Valeron, Mick!

• Исправлены ошибки первой версии.
• Добавлен 3.5' аудио разьем.
• Убрана кнопка горячего старта.

Revision A:

• Первая версия, опытная.
