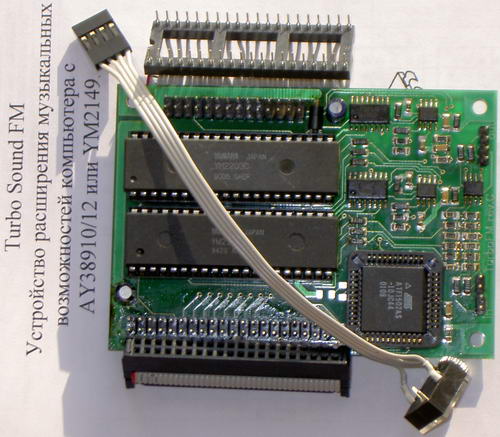

Музыкальное расширение Turbo Sound FM

TurboSound FM основано на двух чипах YM2203, соединенных по схеме TurboSound. Позволяет использовать шесть звуковых каналов вместо стандартных трех каналов у AY8910/12 или YM2149. И, дополнительно, шесть программных каналов с FM генерацией звука.

Устройство устанавливается через соответствующий переходник на посадочное место AY8910/12 или YM2149.

Разработка: Вадим Акимов (LVD), Чунин Роман (CHRV), Василий Климов (JTN);
Программная поддержка: Александр Семенов (Shiru), Дмитрий Быстров (ALCO).

Внимание:Изготовлен revision C платы с ЗАЩИТНЫМ ПОКРЫТИЕМ. Исправлены ошибки предыдущих версий, сделана возможность блокировки FM частей.


Документация:

Форум поддержки пользователей здесь.

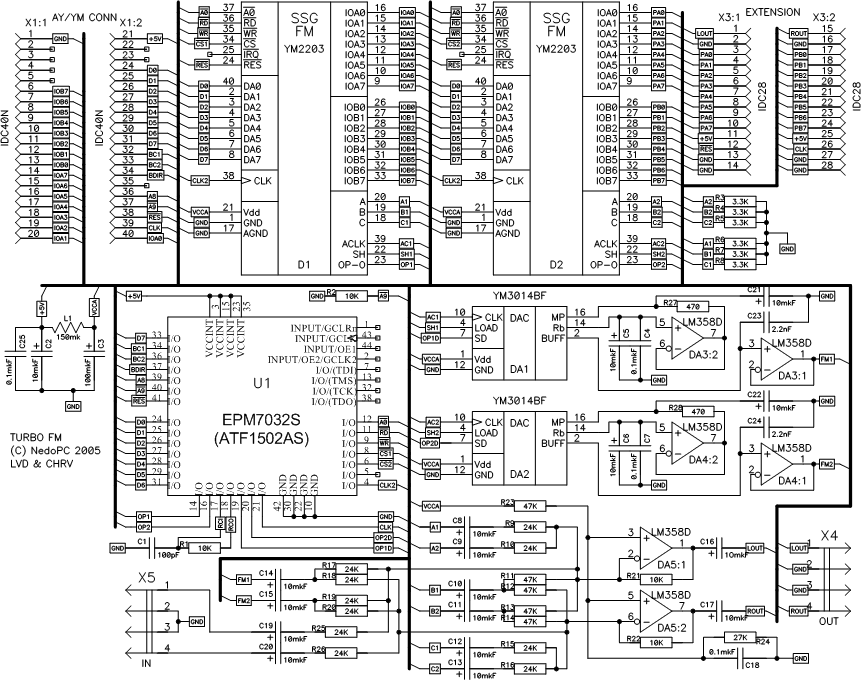

Схема TurboSound FM здесь.

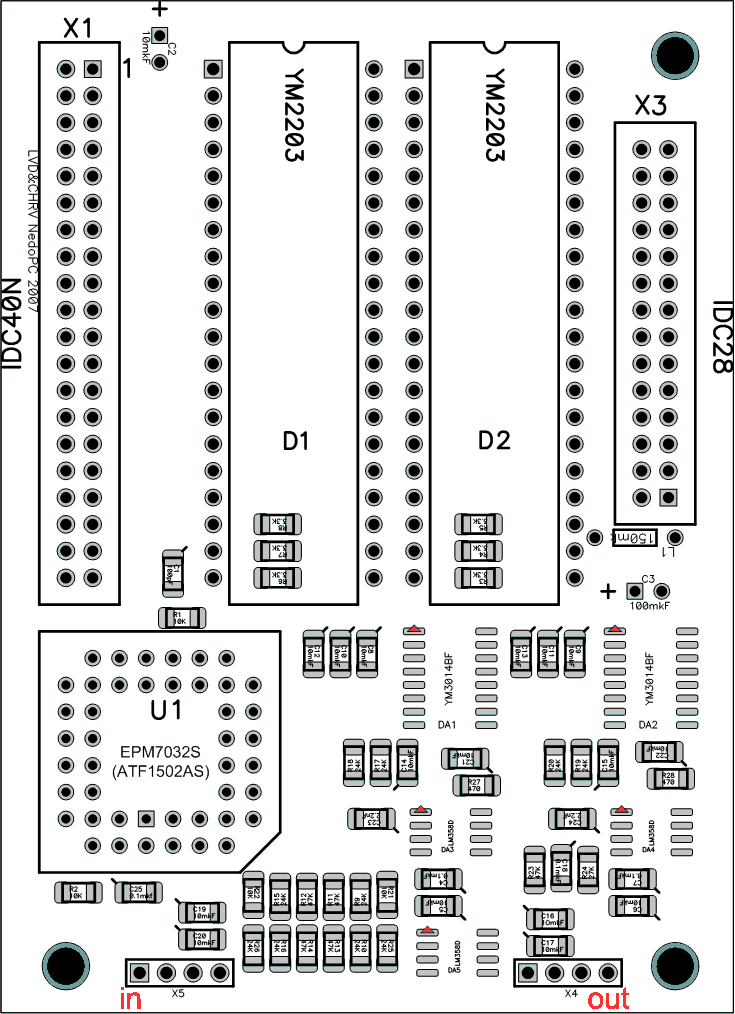

Монтажная схема TurboSound FM здесь.

Плата в формате PCAD200х для производства здесь (вопросы производства желательно согласовывать с представителями NedoPC).

Описание TurboSound FM для печати здесь.

Распиновка кабеля для печати здесь.


Руководство по программированию и работы с утилитами TurboSound FM (edited by ALCO ver1.11) для печати здесь. Оригинальное здесь.

Утилиты для работы с TurboSound FM с исходниками (from ALCO & Shiru) здесь.

Тестовая утилита AY/YM/TurboSound (from bfox) здесь.


Редактор FM музыки - TFMMaker(from Shiru) здесь.

Редактор PSG музыки - Vortex Tracker здесь.


Одни из ПЕРВЫХ мелодий написанных специально для TurboSound FM от C-Jeff, Karbofos и Shiru здесь.


Прошивки TurboSound FM (для ПЛМ):

Дата

Файлы

Описание

24.05.2022

firmware
source

История изменений:

  • Добавлен цифровой фильтр по записи во внутренний регистр.
  • Добавлен цифровой фильтр для сигналов CS1 и CS2.

Спасибо Евгению Мучкину за тестирование и настойчивость :).

26.11.2006

firmware
source

Оригинальная прошивка, с которой плата поступила в продажу.


История версий:

Revision С:

Revision B (подлежат доработке или замене на С): Revision A (подлежат замене на C):
