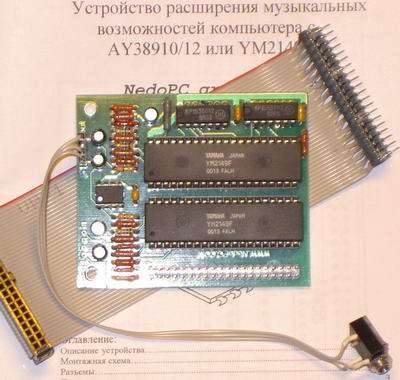

Музыкальное расширение Turbo Sound!
TurboSound позволяет использовать шесть звуковых каналов вместо стандартных трех каналов у AY8910/12 или YM2149.
Устройство устанавливается через соответствующий переходник на посадочное место AY8910/12.
Разработка: Виктор Рощупко (Ronin), Чунин Роман (CHRV);
Идея устройства: Илья Кудрявцев (Himik).
Внимание:Изготовлен revision C плат с ЗАЩИТНЫМ ПОКРЫТИЕМ. Изменен разъем и добавлены посадочные месты для напайки контактной группы.
Документация:
Форум поддержки пользователей здесь.

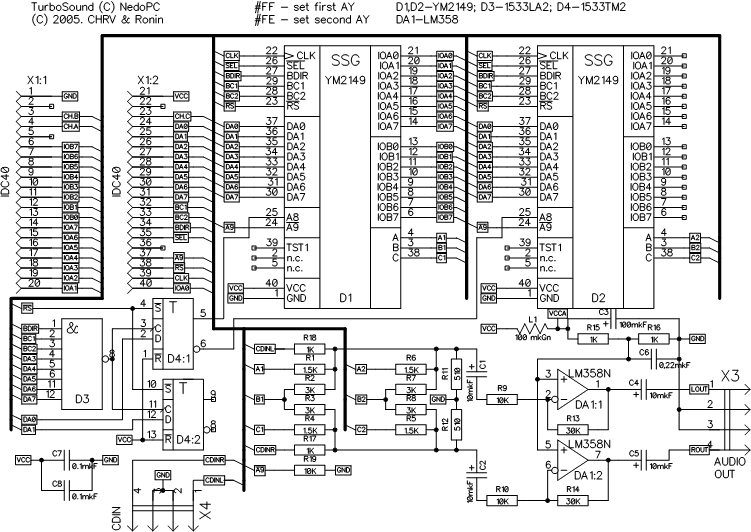

Схема TurboSound здесь.

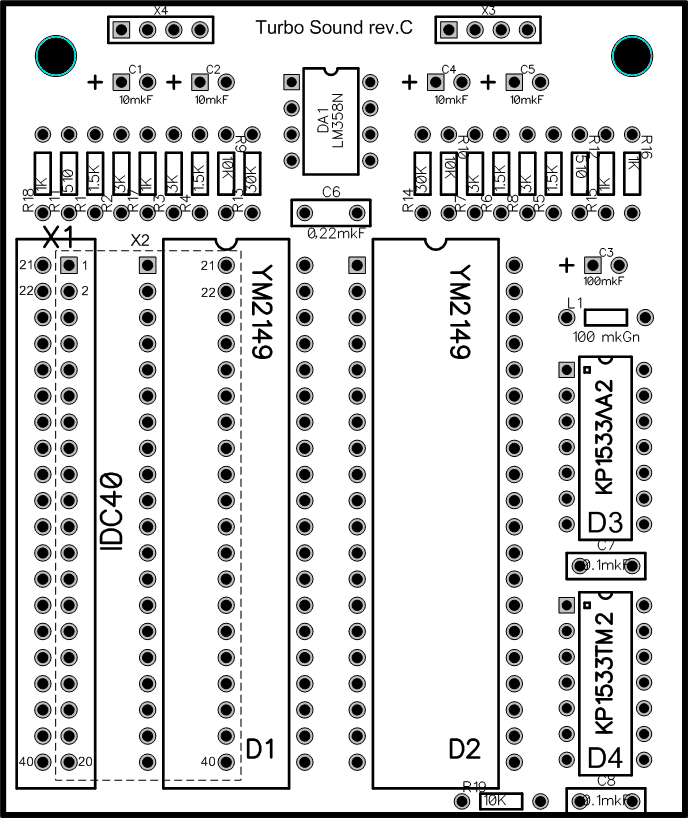

Монтажная схема TurboSound здесь.
Плата в формате PCAD200х для производства здесь (вопросы производства желательно согласовывать с представителями NedoPC).
Описание TurboSound для печати здесь.
TurboSound "User Manual" (eng).
Тестовая утилита AY/YM/TurboSound (от bfox) здесь.
Доработки:
- Для уменьшения помех в звуковом тракте установите электролитический конденсатор 22мкф..100мкф между 4 и 5 выводом DA1(LM358) минусовым выводом на 4 вывод.
- Для улучшения воспроизведения низких частот поменяйте конденсаторы С4 и С5 на конденсаторы номиналом 22мкф.
История версий:
Revision С:
- Плата не совместима по шлейфу-переходнику с предыдущими версиями платы, но совместима с TurboSound FM.
- Сделана разводка для простоты преобразования в quadro-sound.
- Сделана разводка контактной группы для простоты установки платы непосредственно в DIP40 разъем компьютера.
- Платы с защитным покрытием.
Revision B:
- Исправлены ошибки первой версии.
- Есть маркировка указывающую версию.
- Платы без защитного покрытия.
Revision A:
- Первая версия, опытная. На плате нет маркировки указывающую версию.
- Платы без защитного покрытия.
