ATM Turbo 2+ ver 7.10

ВНИМАНИЕ: найденные ошибки на плате и рекомендуемые исправления здесь.

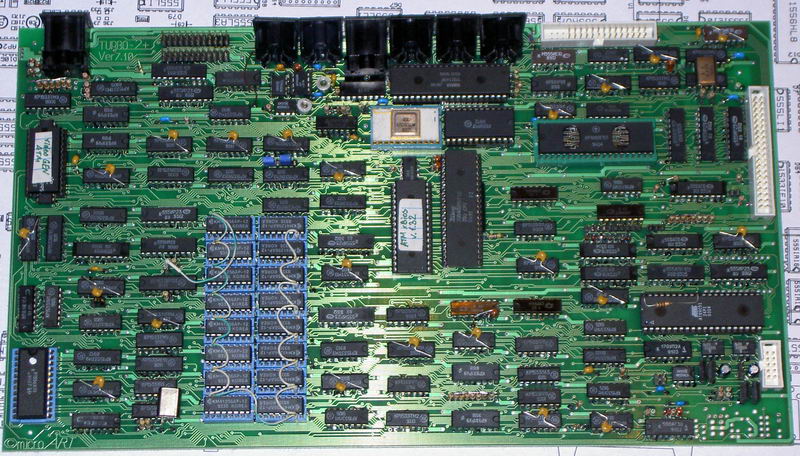

Плату ATM Turbo 7.10 можно посмотреть здесь.

Разводка и схемы платы в формате PCAD4.5 здесь.

Монтажная и принципиальная схемы, и список доработок платы в формате PDF для зеленой платы и для желтой платы.

Монтажная и принципиальная схемы платы в формате PDF для зеленой платы от DeathSoft.

Прошивка и исходник для КР1556ХЛ8 здесь.

Список используемых микросхем и зарубежных аналогов здесь.

Подробности о АТМ Турбо можно посмотреть на сайте Тимонина Максима.

Параметры компьютера:

• CPU: Z80A(B,H) (3.5/7.0МГц).
• ROM: 64/128Кб (расширяется до 1024Кб).
• RAM: 1024Кб (4 окна проецирования. Это справедливо и для ROM).
• VIDEO: ZX(256x192); Hardw.Multicolor (640x200); EGA (320x200); Text (80x25).
• Палитра: 16 цветов одновременно из 64-х (во всех режимах).
• Звук: AY-3-8910(12)/YM-2149, DAC(covox), ADC, Beeper.
• Интерфейсы: FDD, IDE, RS-232, LPT (порт #FB), External, TAPE, XT/AT-keyboard
• Клавиатура: AT-keyboard интегрированный контроллер, поддержка стандартной клавиатуры, Sinclair-Interface 1 и 2 джойстики.
• IDE: Интегрированный контроллер (поддержка жестких дисков и CDROM приводов).
• OS: Basic48/128; TR-DOS 5.03; CP/M 2.2; iS-DOS; TASiS; vTRDOS; поддержка резидента.
• vTRDOS: запуск/сохранение программ, адаптированных для BetaDisk FDD, с жесткого диска и CD.

• Размер: 335x190 мм - можно установить в корпус AT-Minitower.
• Вид: зеленая (т.е. c ЗАЩИНЫМ ПОКРЫТИЕМ).
