Необходимые доработки и исправления плат ATM Turbo 2+ ver 7.10 от NedoPC!

К сожалению, по вине производителей (а точнее изза их невнимательности) была произведена промежуточная версия платы (это относится только к первой партии - "желтым" платам).
Группа NedoPC, от моего имени, приносит извинения. Доработки, а точнее исправления схемы, необходимо выполнить для совместимости с программным обеспечениям предназначеного для АТМ Турбо 2+ версии 7.х0.
Плата, выпущенная в первой партии, условно нами называется "желтая" плата - по цвету платы. Платы, выпущенные во второй партии, будут соответственно называться "зелеными платами". В скобках будут указаны для какого типа платы предназначено, то или иное исправление. Если комментария нет, то исправление предназначено для обеих типов плат.

Исправления рекомендуется провести и на тех платах, которые были произведены в 1993-1995 годах. Для совместимости с программном обеспечением, которое активно производится в рамках проекта "Turbo 2+". В частности с операционной системой TASiS, расширенной версией xBIOS и vTRDOS.

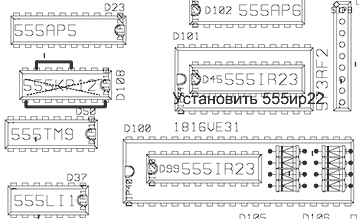

Исправление контроллера клавиатуры (только для "желтой" платы).

Для правильной работы контроллера АТ/ХТ-совместимой клавиатуры, нужно сделать следующие исправления:

  1. Не устанавливать микросхему D108 [КП12](находится справа в середине, рядом с ПЗУ контроллера клавиатуры). На рисунке она перечеркнута.
  2. Вместо микросхемы D45 [ИР23] (находится справа в середине, под ПЗУ контроллера клавиатуры) установить микросхему ИР22.
  3. Соединить проводником контактные площадки микросхемы D108, соответствующие 4 и 7 ноге микросхемы. На рисунке отмечены жирной линией.
  4. Соединить проводником контактные площадки микросхемы D108, соответствующие 9 и 16 ноге микросхемы. На рисунке отмечено жирной линией.

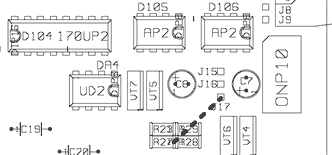

Ошибка в схеме усилителя звука (только для "желтой" платы).

Для правильной работы усилителя следует свободный вывод резистора R27 соединить с землей (GND), например с J17. На рисунке этот вывод обозначен крестиком (х), само соединение пунктирной линией. Проводное соединение удобно сделать с монтажной стороны (стороны пайки). Резистор находится в правом нижнем углу платы.

Ошибка в схеме АЦП.

Ошибка заключается в том, что компаратор DA6 (К521СА3) сильно перегревается, а сам АЦП не работает. Дело в том, что разработчики платы перепутали цоколевку микросхемы. Для питания микросхемы используется четвертый вывод, а не шестой (как показано на схеме). Для исправления достаточно откусить шестую ногу от места, где она припаяна (шестой вывод должен быть ни к чему не присоединен) и соединить на плате проводником шестую и четвертую ноги у DA6. После исправления, резисторами R34 и R33 выставить баланс напряжения на компараторе, и он начинает работать, как задумано разработчиками, и не перегреваться.

Вывод звука с ковокса на усилитель.

Установить конденсатор 0.1мкф между выводами J18 и J19. Выводы находяться в середине сверху платы слева от музыкального сопроцессора.

Использование АТ блока питания (от АТ-совместимого компьютера).

При использовании АТ блока питания, вместо напряжения -15в на плату подается напряжение -12в. И не используется встроенный на плате преобразователь напряжения.

  1. Не устанавливать элементы преобразователя напряжения. Преобразователь находится в нижнем правом углу платы. На рисунке обведенны пунктирной линией элементы которые устанавливать не требуется.
  2. Вместо понижающего резистора R80 впаять провод-перемычку (замкнуть контакты). Стабилитрон VD48 не устанавливать. Элементы находятся в верхнем левом углу платы, рядом с разъемом питания X5.

Схема переходника для использования АТ блока питания.

Отечественный аналог вилки DIN7 - ОНЦ ВГ4/7-16в.

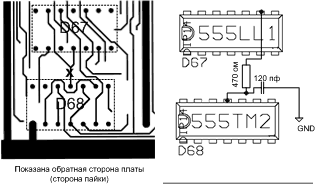

Доработка для повышения надежности работы памяти (рекомендуется при установке не оригинальных CPU).

Особенно рекомендуется при использованнии отечественных CPU.

  1. Отрезать дорожку идущую на ногу 4 микросхемы D68 со стороны пайки на плате. Показано знаком 'x' на рисунке.
  2. Собрать RC цепочку со стороны установки элементов, как показано на рисунке. Микросхемы находятся в середине снизу платы.

Доработка, устраняющая перепутывание страниц памяти при переключении видеорежима.

Устраняет перепутывание страниц отображения памяти при возврате из расширенного графического режима в стандартный.

  1. Отрезать 13ую ногу D65 от DMX. Разорвать дорожки в местах отмеченных символом 'x' (дорожку соединяющую 13ую и 1ую ноги D65 находится со стороны пайки, дорожку соединяющую D65.13 и D68.8 - со стороны установки элементов). Соединить как показано штрихпунктирной линией точку на плате рядом с D68 и 1ую ногу D65 (т.е. D68.8 и D65.1).
  2. Подсоединить проводным соединением 13ую ногу D65 к СМХ (9ой ноге D68).

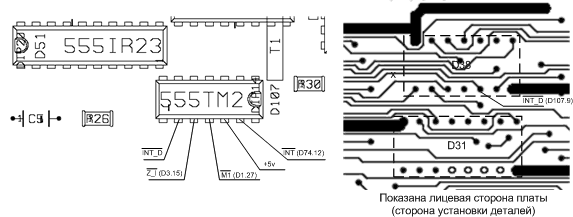

Доработка, устраняющая замедление звука при работе с AT/XT (не механической) клавиатурой (только для "желтой" платы).

  1. Собрать на свободном элементе D107 [ТМ2] (сверху платы, под разъемами интерфейсов I1 и Х3) схему выборки:
  2. Отрезать сигнал ~INT от ноги D38.12 (место отреза показано симовлов «х») и подать на ногу сигнал ~INT_D (D107.9). Микросхема D38 [ЛИ1] расположена под 1818ВГ93.

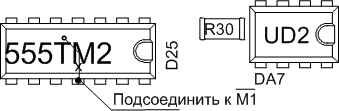

Доработка, устраняющая замедление звука при работе с AT/XT (не механической) клавиатурой (только для "зеленой" платы).

  1. Отрезать дорожку идущую на ногу 11 микросхемы D25 со стороны пайки на плате. Показано знаком 'x' на рисунке.
  2. Подсоединить ногу 11 микросхемы D25 с сигналом M1 процессора (с ногой 27 микросхемы D1). Микросхема D25 находится чуть ниже разъемов принтера и внешних устройств.

Доработка, устраняющая учитывание линии A9 при выборке порта #7FFD.

Очень важная доработка. Необходима для совместимости со многими программными продуктами для ZX-Sprectrum.

  1. Отрезать дорожку от ноги D17.14 [ИД7] (дорожка находится сверху платы - со стороны установки элементов), место разреза показано на рисунке знаком ‘x’.

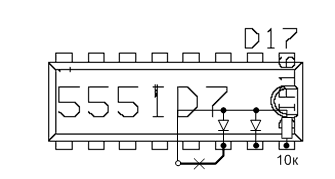

  2. Припаять два диода КД521 к ногам D17.14 и D17.15 и резистор номиналом 10КОм к D17.16, как показано на поясняющем рисунке.
  3. Соедините диоды и резистор к отрезанной дорожке.

При использовании в схеме АТ клавиатуры микроконтроллера с внутренней памятью (например AT89S5x или AT89C5x).

  1. Запишите прошивку во внутреннюю память микроконтроллера;
  2. Установите микроконтроллер в панель, отогнув 31 вывод (EA), так чтобы он не попал в панель;
  3. Соедините проводной перемычкой 40 и 31 вывод микроконтроллера;
  4. При сборке платы можно не устанавливать микросхемы D99 (ИР23) и D101(РФ2).

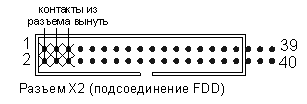

Установка разъема для подсоединения дисковода.

Используйте стандартный 34-контактный разьем для дисковода. Выньте из разъема первые три пары контактов и припаивайте к 40-контактной площадке на плате согласно рисунку:

Улучшение работы контроллера жесткого диска.

При неустойчивой работе с жестким диском добавьте резистор как показано на рисунке:

Если это не помогает, то замените микросхемы D32-D35 на микросхемы серии КР1531 или 74F.

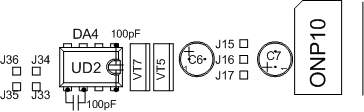

Устранение шума усилителя звука.

Ошибка заключается в отсутсвии антивозбудительных конденсаторов на операционном усилителе DA4 (К574УД2). Достаточно установить конденсаторы номиналом 100пф между выводам 5-6 и 1-8, как показано на рисунке. Усилитель находится в правом нижнем углу платы.

Зависание компьютера при работе с АТ клавиатурой.

Компьюетр зависает при работе с установленным контроллером клавиатуры, без него (на классической матрице) работает нормально. Изза того что возникает "иголка" на сигнале ~KEYRD, триггер D71 сбрасывается в положение ~WAIT_V, а длительности иголки не хватает для вызова прерывания у микроконтроллера. Для устранения этого достаточно установить конденсатор 750пф между ~KEYRD и +5в. Установите конденсатор между выводами 9 и 14 микросхемы D76 (ЛН1).

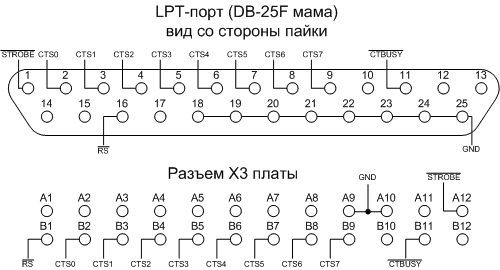

Схемы подсоединения LPT и COM портов.

Улучшение работы контроллера гибкого диска.

Установите С9 на 330пФ, чтобы удлинить импульс WAIT для Turbo режима при обращении к ВГ93 (должно быть не меньше 600нс). Спасибо Deathsoft & Screw за наводку.
