Компьютер-конструктор ZX Evolution!
ВНИМАНИЕ! Изделие поставляется независимым производителем.
Обращаться по поводу приобретения к Виталию tetroid.nedopc.com, tetroid@inbox.ru.
Компьютер конструктор ZX Evolution является развитием Spectrum-совместимых компьютеров,
но собран на современной элементной базе и под современную периферию.
Разработка:
hardware: Вадим Акимов (LVD), Чунин Роман (CHRV), Дмитриев Дмитрий (DDP);
software: Вячеслав Савенков (Savelij).
Характеристики:
- Z80 3.5 МГц (классический)/ 7 МГц (турбо режим без WAIT)/ 14МГц (мега турбо режим с WAIT);
- 4 МБ ОЗУ, 512КБ ПЗУ;
- Форм-фактор miniITX (microATX для rev.A и B), 2 слота ZXBUS, питание ATX или +5,+12В;
- Гибкая архитектура, основанная на fpga (EP1K50);
- Периферийный контроллер ATMEGA128;
- PS/2 интерфейс клавиатуры и мыши;
- Интерфейсы Floppy (1818ВГ93), IDE (один канал, два устройства master/slave), SD(HC) карта, RS232;
- Видеовыходы RGB, VGA (аппаратный скандаблер);
- Звуковые интерфейсы AY, Beeper, Covox (аппаратный ШИМ);
- Поддержка механической клавиатуры и джойстика;
- Поддержка Tape интерфейса (магнитофонный вход/выход);
- Энергонезависимые часы/календарь.
Список мониторов протестированных на совместимость с ZX Evolution в VGA режиме здесь.
Тестовая программа для PC для тестирования монитора на совместимость здесь.
Документация:
Зеркало исходников (SVN) доступно на сайте svn.nedopc.com.
Документация пользователя:
- Руководство пользователя (revision C) здесь.
Документация по сборке:
- Руководство по сборке платы (revision C) здесь.
- Принципиальная схема (revision C) здесь.
- Монтажная схема (revision C) здесь.
- Cписок деталей (revision C) здесь.
- Документация для производства (revision C) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
Документация программиста:
Внимание! Описание стартового меню (EVO RESET SERVICE), документация программиста (для конфигурации BASECONF)
и документация по процедуре обновления прошивок (BOOTLOADER) находится в таблице "Прошивки и описание"
Прошивки и описание:
Прошивки разделяются на две компоненты:
- Образ ПЗУ (ROM) для записи в ПЗУ платы ZX Evolution;
- Образ конфигурации для записи в микроконтроллер AVR платы ZX Evolution (конфигурация загружается при старте компьютера).
Название |
Назначение |
Документация |
Файлы |
EVO RESET SERVICE FE,
EVO DOS FE,
EVO PROF |
Улучшен эмулятор дисководов, теперь он работает с неизменной пзу TR-DOS.
Для работы требуется соответствующая прошивка FPGA
Стартовое меню, сервисные расширения и ZX ПЗУ.
Предназначена для прошивки в ПЗУ (ROM).
Прошивку можно произвести из предыдущей версии или с помощью TEST&SERVICE.
Поддержка: Savelij. |
Описание сервис-прошивки ''EVO Reset Service''.pdf |
zxevo_fe.rom |
BASECONF FE |
Основная рабочая конфигурация (от NedoPC).
- Поддержка эмуляции портов дисковода/ВГ93, для использования этой фичи нужен ROM zxevo_fe.rom.
- Добавлена палитра DDP без ШИМа (alone).
- Ускорена работа процессора на 14 МГц (psk7).
Предназначена для прошивки в ATMEGA128.
Прошивка производится с помощью BOOTLOADER.
Поддержка: CHRV (ATMEGA128), LVD (EP1K50QC208). |
zxevo_base_configuration.pdf
|
zxevo_fw.bin
|
BOOTLOADER |
Загружает и обновляет рабочие конфигурации.
Предназначена для прошивки в ATMEGA128.
Прошивка производится с помощью программатора.
Поддержка: DDp. |
bootloader.pdf
zxevo_firmware_update.pdf |
zxevo_bl.hex
zxevo_bl.e2p
read_me.txt |
TEST&SERVICE |
Cервисная конфигурация для тестирования и настройки ZXEvo. Полезная конфигурация для тех кто сам собирает ZXEvo.
Предназначена для прошивки в ATMEGA128.
Прошивка производится с помощью BOOTLOADER.
Поддержка: DDp. |
test_n_service.pdf
ts_flasher__quickmanual.pdf |
zxevo_fw.bin |
Прошивки сторонних разработчиков:
ВНИМАНИЕ: Вопросы по поддержке прошивок задавайте непосредственно авторам прошивок.
NedoPC не несет ответственности за ошибки или недоработки в прошивках сторонних разработчиков.
Название |
Назначение |
Документация |
Файлы |
ZXEVO TS |
ZXEVO TS конфигурация с поддержкой спрайтов и оригинальных расширенных видеорежимов.
Полноценная рабочая конфигурации отличается не только схемой, но и ROM.
Также под нее созданы специализированное утилиты, игры и прочее ПО.
Подробности здесь. |
FAQ |
Инструкция по установке конфигурации. |
ScorpEvo
Ver 6.1 (05.11.2011) |
Scorpion Evolution (ScorpEvo) задуман как полноценная альтернатива (в дальнейшем
– замена) самого знаменитого и в то же время противоречивого петербургского компьютера
«Scorpion ZS 256 turbo+» Сергея Зонова. |
scorpevo.pdf |
scorpevo061.zip
svn scorpevo |
История версий:
Revision C:
Изменения от предыдущей версии:
- Форм фактор miniITX (172x170mm);
- Убран PAL кодер;
- Добавлен принтерный интерфейс по стандарту AY-принтер;
- Добавлено управление множителем частоты;
- Добавлены аудиовходы (всего 3 аудиовхода);
- Используется процессор Z80 в QFP корпусе;
- Убран отдельный RGB разъем (все выведено на VGA);
- Добавлен RS232-USB мост;
- Убран AT разъем питания;
- Добавлен разъем для подключения PAL кодера.

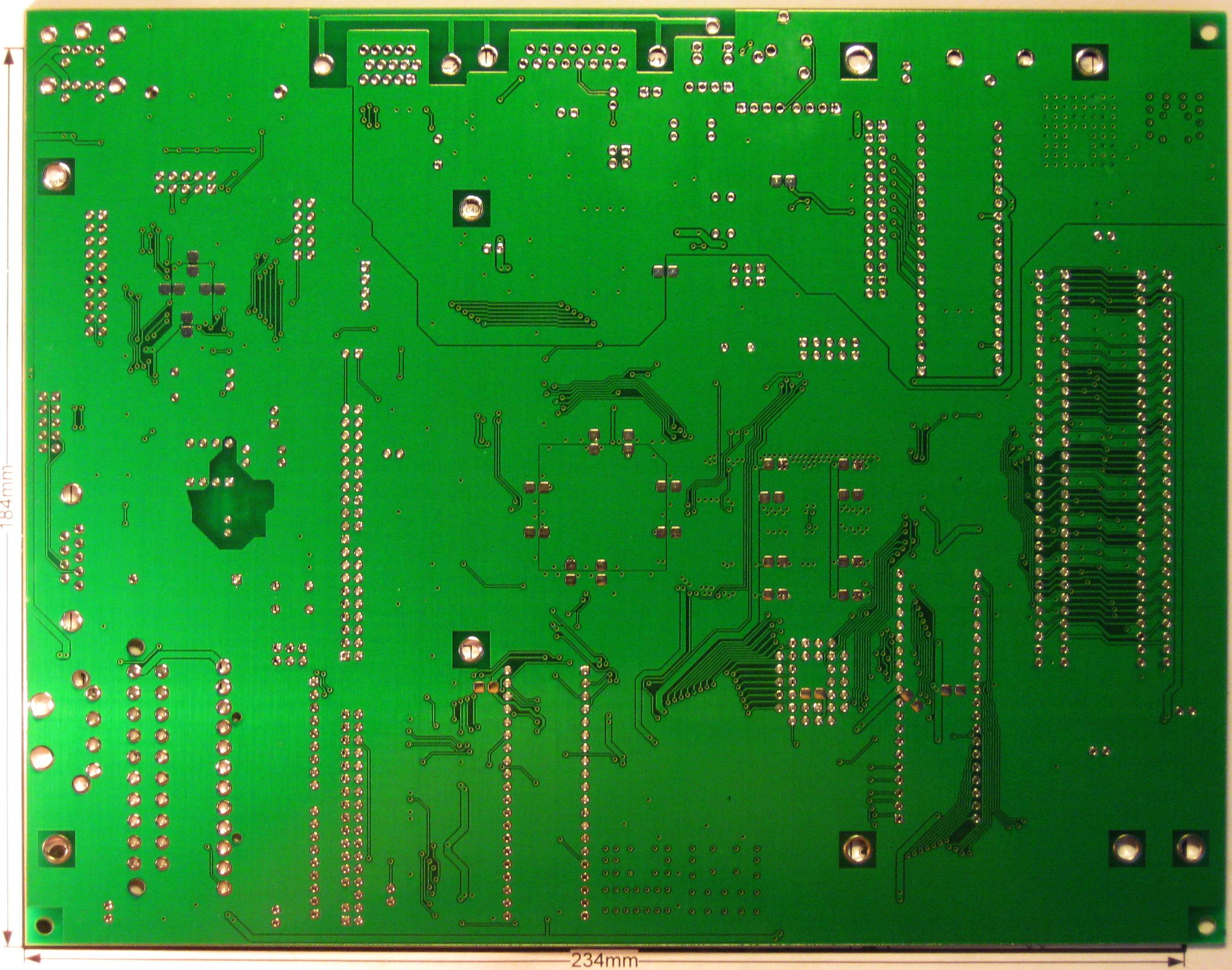

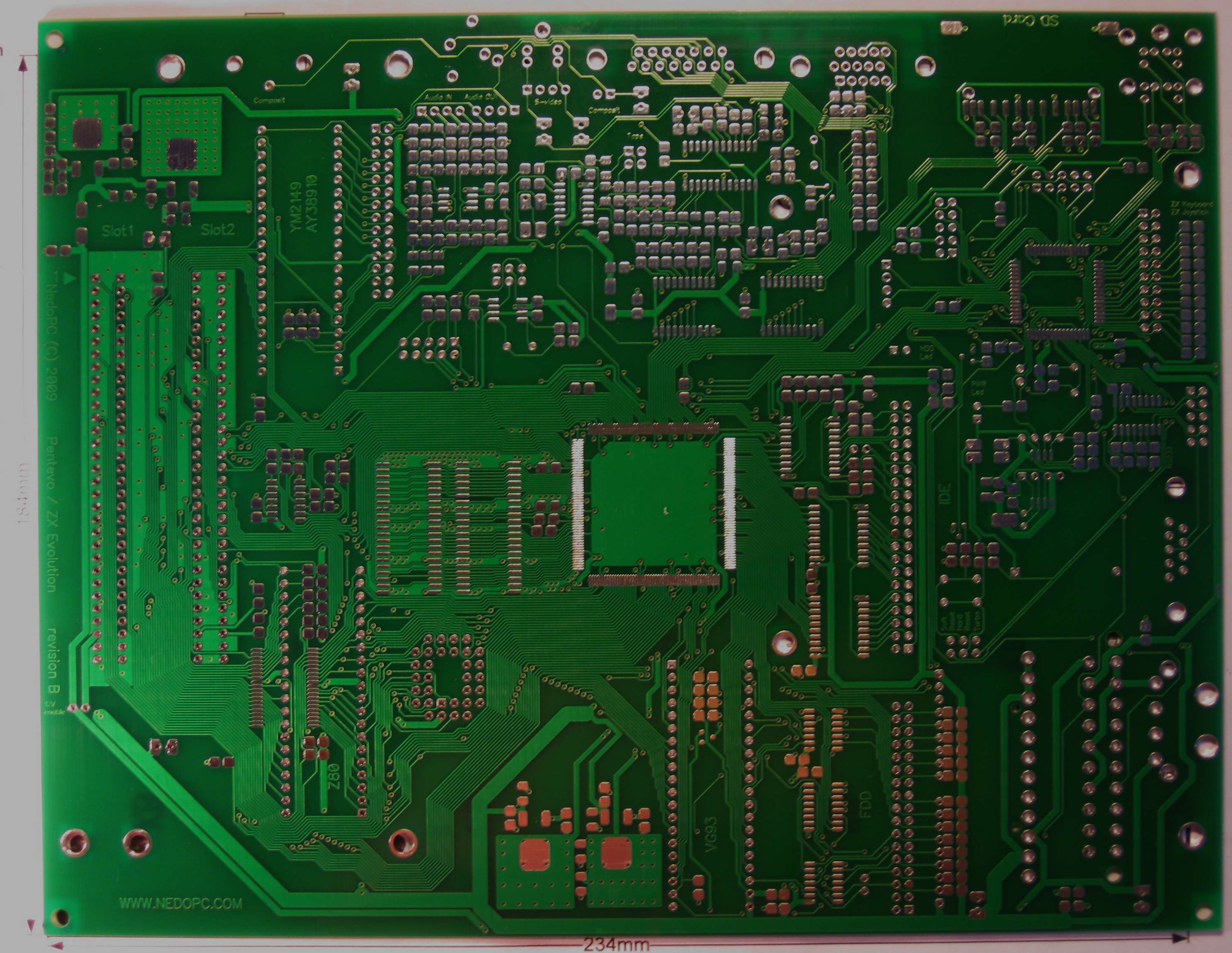

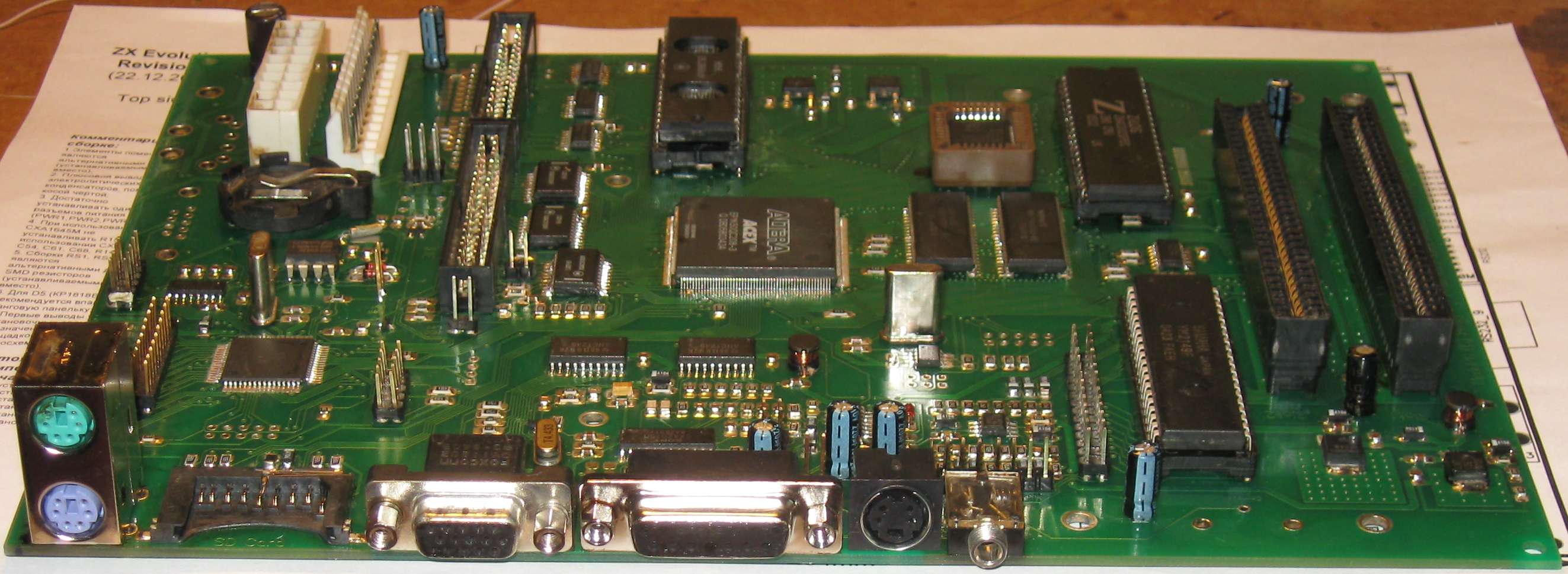

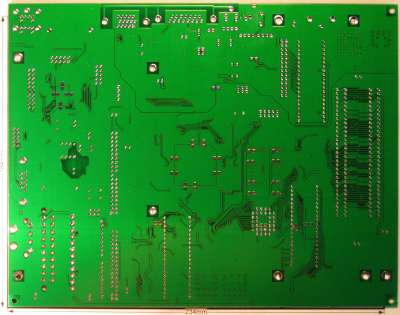

Изменения от предыдущей версии:
- Исправлен шаблон PS/2 клавиатуры-мыши;
- Исправлен ОЕ на ICS501;
- Увеличена площадь радиатора 78M05;
- Добавлен джампер регулирующий присутствие 12V на слотах;
- Добавлены направляющие для разъема ATX питания;
- Увеличены контактные площадки дросселей;
- Уменьшен размер платы;
- Убран джампер разрешающий програмирование контроллера;
- Сделано для диодов 4148 универсальная площадка (на смд и выводные);
- Для ZXBUS сделан указатель 1-го вывода;
- Исправлена ошибка сброса ВГ93 (завел VG_RES на D19);
- Сделан ключ разъема FDD как на ПЦ платах (5-ый контакт);
- Добавлены на плату надписи "HDD Led", "PWR Led", "ZX Keyboard/ZX Joystick", "Slot1", "Slot2";
- Перемещен разъем VGA, чтобы был паралельно RGB-out.
Документация:
- Принципиальная схема (revision B) здесь.
- Монтажная схема (revision B) здесь.
- Cписок деталей (revision B) здесь.
- Доработка для работы с принтером AY-printer.
- Руководство пользователя (revision B) здесь.
- Руководство по сборке платы (revision B) здесь.
- Документация для производства (revision B) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
Первая версия - экспериментальная, только у разработчиков.
Документация:
- Принципиальная схема (revision A) здесь.
- Монтажная схема (revision A) здесь.
- Cписок деталей (revision A) здесь.
- Документация для производства (revision A) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
