Кодер (RGB->Composite,S-Video)

Кодер (RGB->Composite,S-Video)!

Кодер предназначен для конвертации телевизионного сигнала с разделенной цветностью (RGB) в композитный или S-Video сигнал с кодированием цвета в системе PAL или NTSC (зависит от сборки).

Разработка: Чунин Роман (CHRV), Владимир Карпенко (Cr0aker) [rev.A].

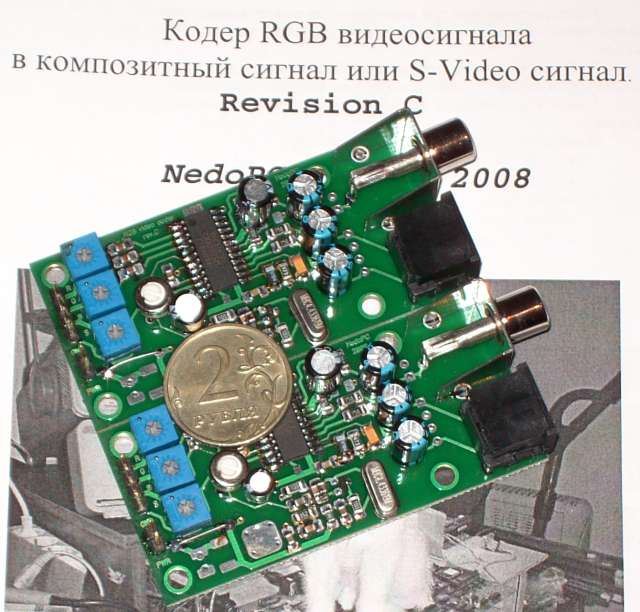

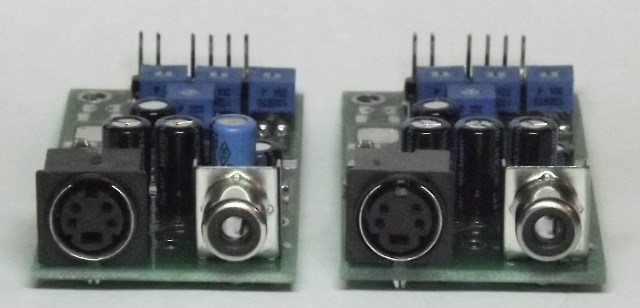

New (19.08.2008): В серию пошли кодеры нового дизайна (revision C).

Документация:

Форум поддержки пользователей здесь.

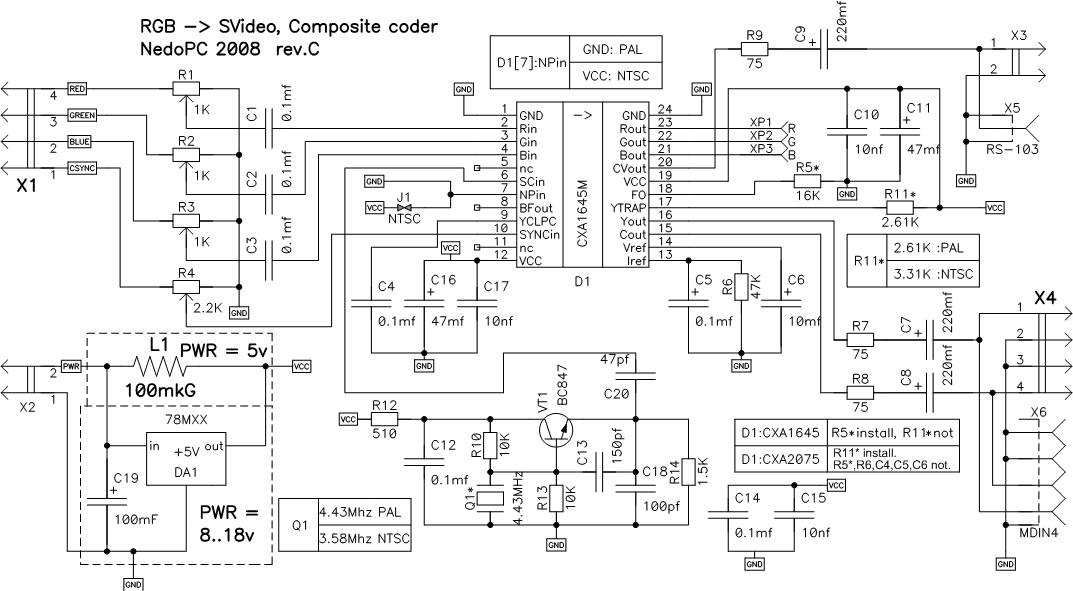

Схема кодера (revision C) здесь.

Монтажная схема (revision C) здесь.

Описание кодера для печати (revision C) здесь.

Документация для производства здесь [PCAD] (использование в коммерческих целях только по договоренности с представителями NedoPC).

ЦЕНЫ: здесь.

История версий:

Revision С:

Генератор частоты сделан на транзисторе.
Сделана возможность питания, как от +5в так и от +8..15в (зависит от сборки).
Сделана возможность поддержки PAL и NTSC (зависит от сборки).
Есть маркировка указывающую версию.
Платы с защитным покрытием.

Revision B:

Исправлены ошибки первой версии.
Уменьшен размер платы.
Улучшена разводка питания.
Есть маркировка указывающую версию.
Платы c защитным покрытием.

Revision A:

Первая версия, опытная. На плате нет маркировки указывающую версию.
Платы без защитного покрытия.

Скриншоты работы PAL-кодера. Сделаны с помощью платы-кепчера AverMedia. Все скриншоты в формате 720х576х24 без сжатия.

скриншот	composite	S-Video

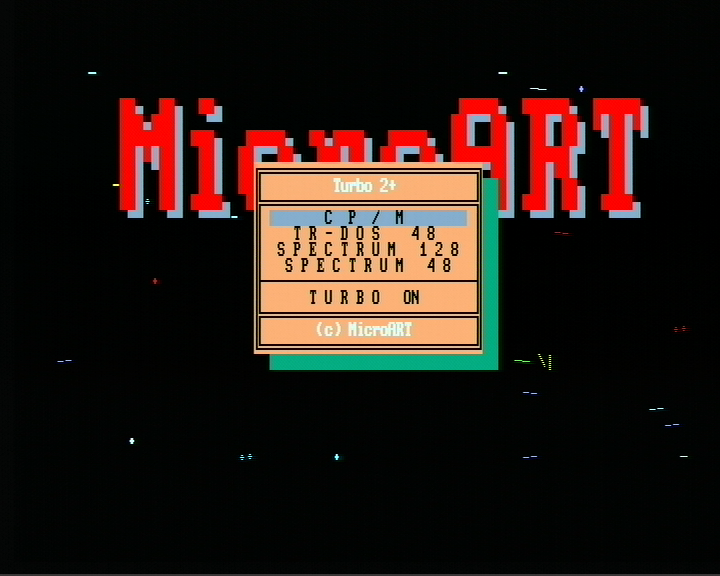

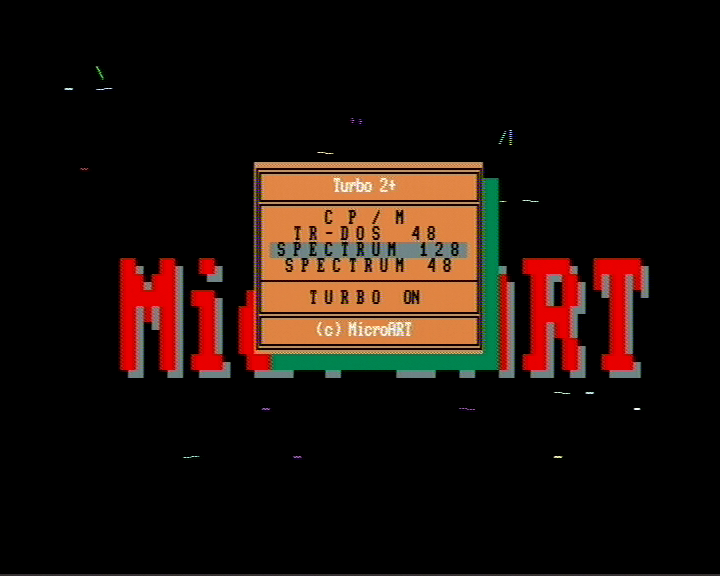

Стартовый экран АТМ (text 80x25)	atm01.png	atm01.png

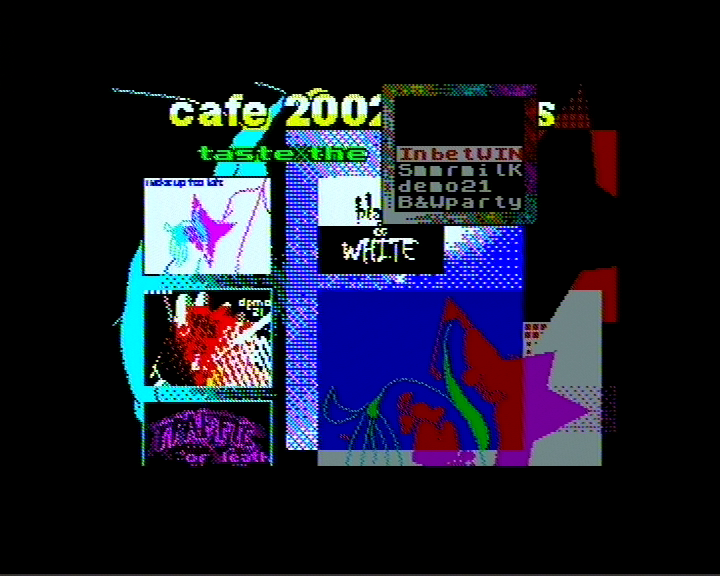

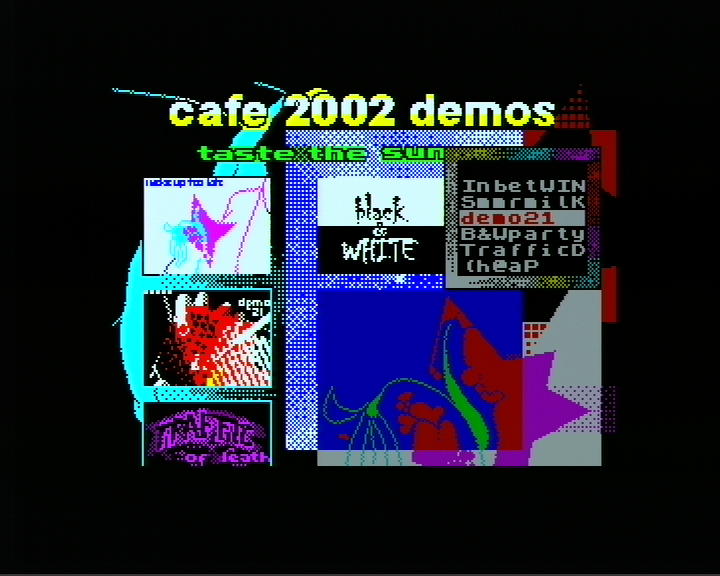

Заставка Cafe02 (zx)	demo01.png	demo01.png

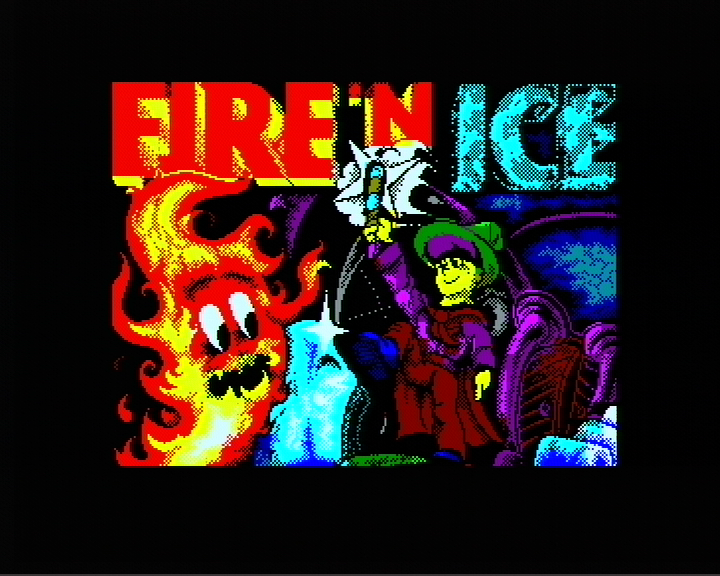

Заставка F&I (zx)	fai01.png	fai01.png

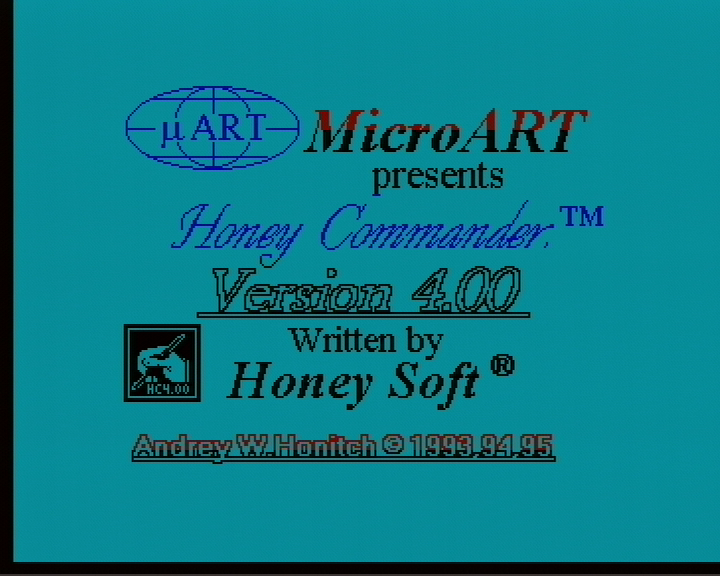

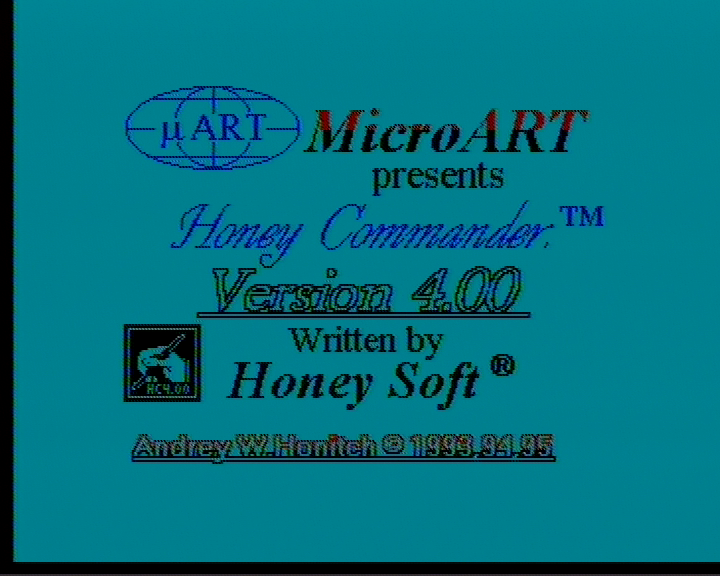

Заставка Honey Commander (zx)	hc01.png	hc01.png

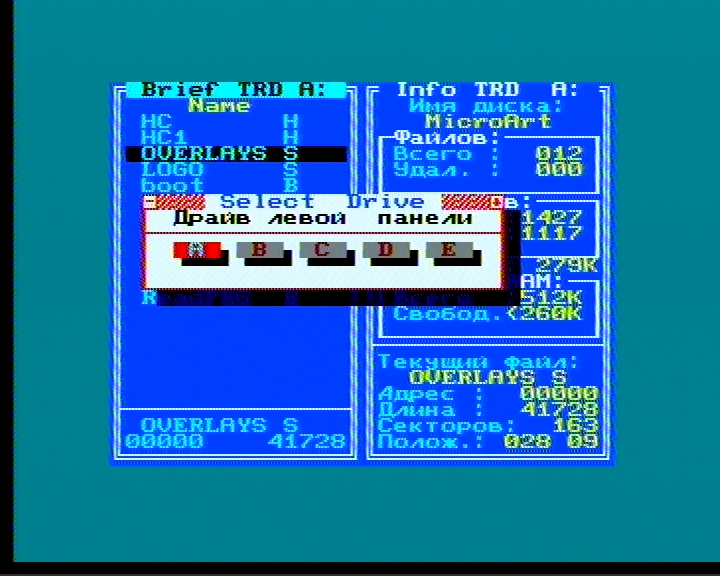

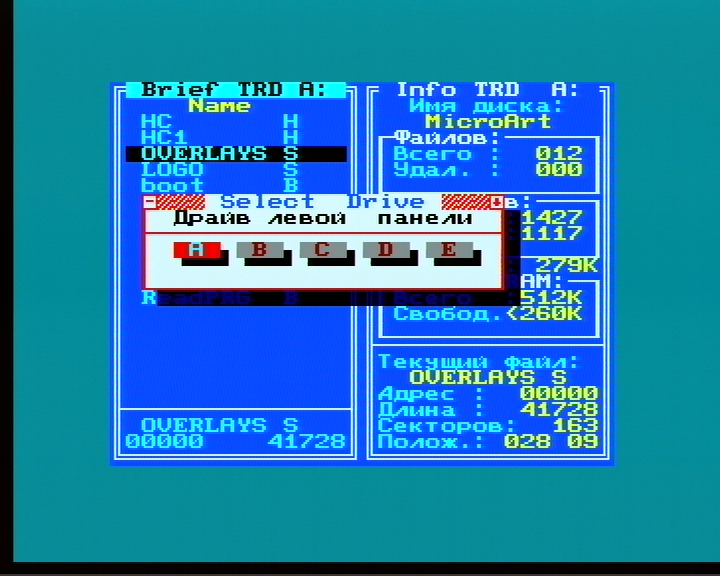

Рабочий экран Honey Commander (zx)	hc02.png	hc02.png

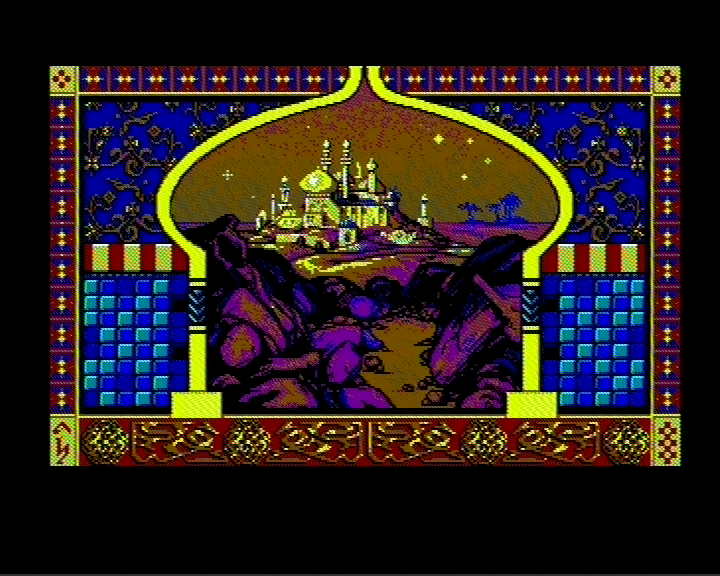

Заставка Prince (320х200)	prince01.png	prince01.png

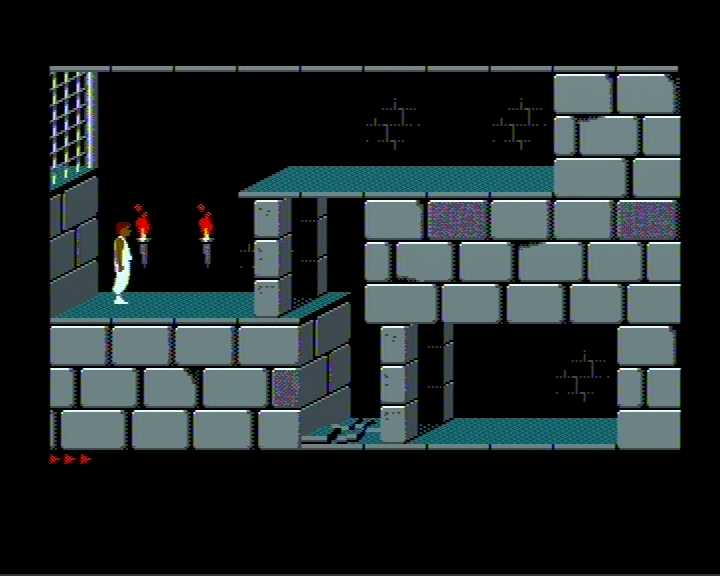

Игра Prince (320х200)	prince02.png	prince02.png

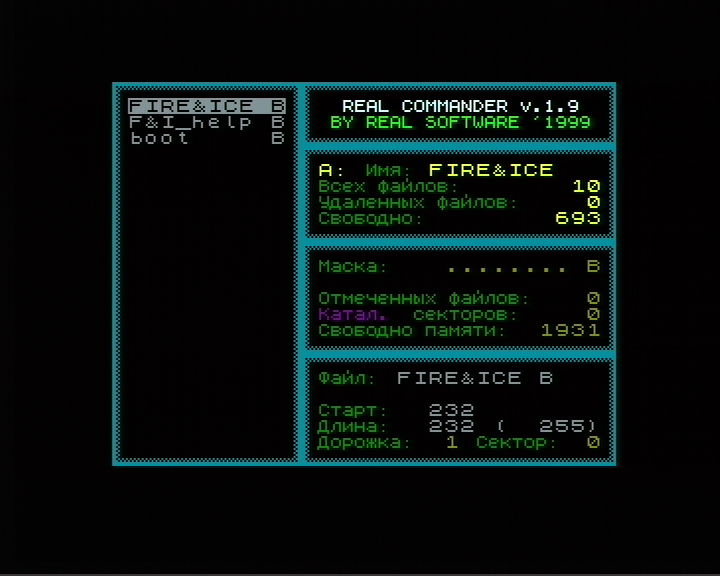

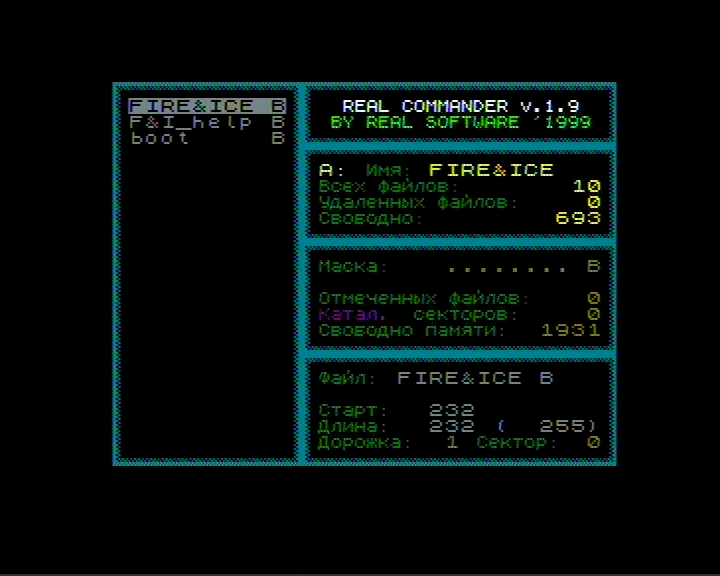

Рабочий экран Real Commander (zx)	rc01.png	rc01.png

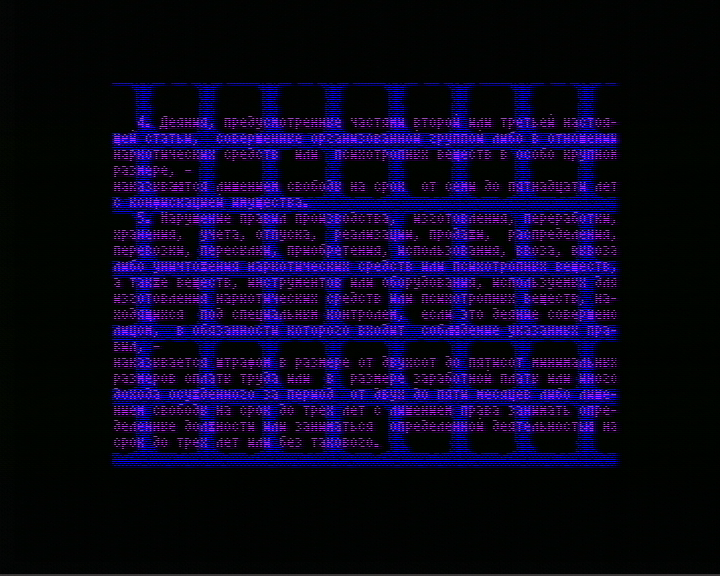

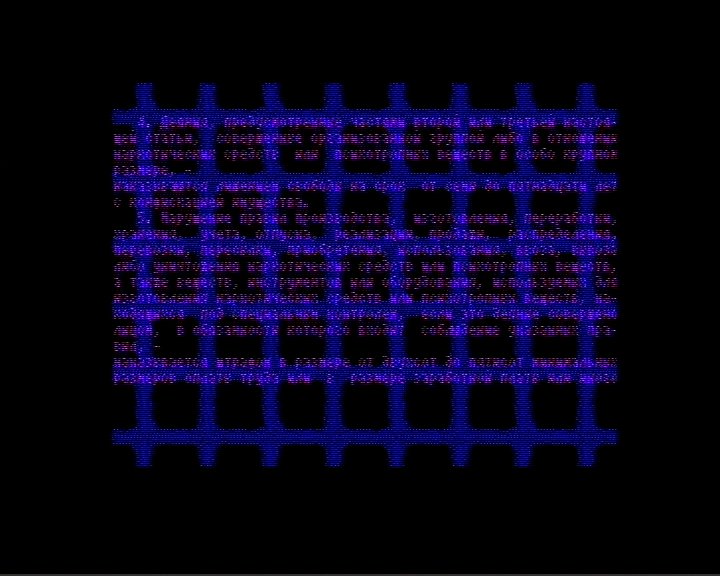

Демо Trafic (zx double-screen)	trafic01.png	trafic01.png

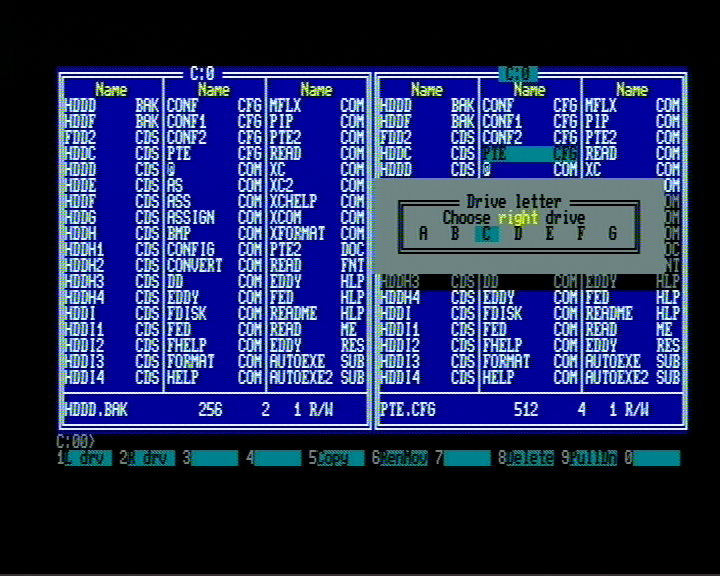

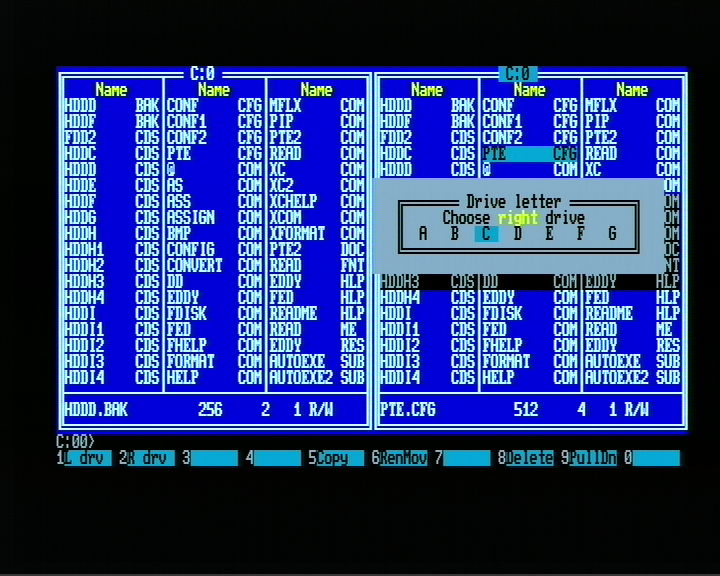

X-Commander (text 80x25)	xc01.png	xc01.png

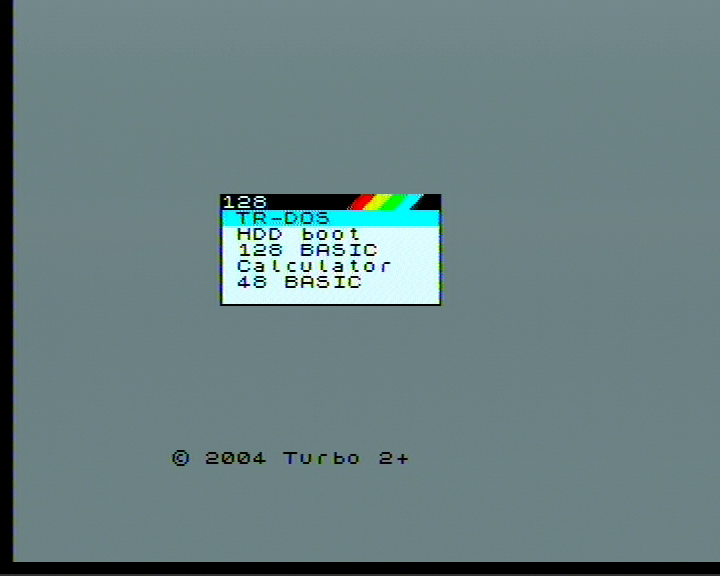

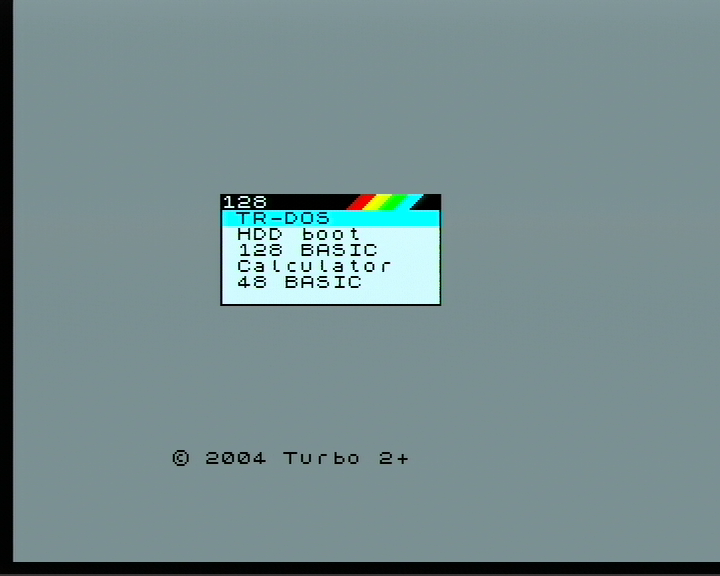

Стартовый экран ZX-128	zx01.png	zx01.png
