IDE контроллер по схеме НЭМО!

Дизайн платы: Лазарев Андрей (iNSIDE).

Контроллер ИДЕ представляет собой устройство, позволяющее подключать Спектрум совместимый ПК к устройствам с IDE интерфейсом.
Контроллер имеет высокое быстродействие. Собранный контроллер подключается к шине типа ZX-BUS/NEMO-BUS. На компьютерах КАЙ-1024 и Скорпион 256 плата должна быть установлена таким образом, чтобы компоненты платы смотрели в сторону ЦП-Z80.
Контроллер позволяет подсоединить следующие устройства:

Оснащение вашего компьютера контроллером и жестким диском позволит повысить надежность хранения программ и повысит быстродействие и емкость системы в целом.
Устройство успешно себя зарекомендовало при работе со следующим программным обеспечением: Шаг контактов разъема 2.54мм.

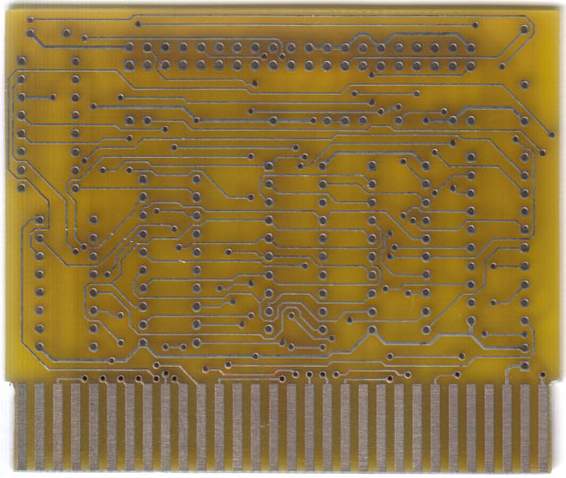

Плату контроллера можно посмотреть здесь.

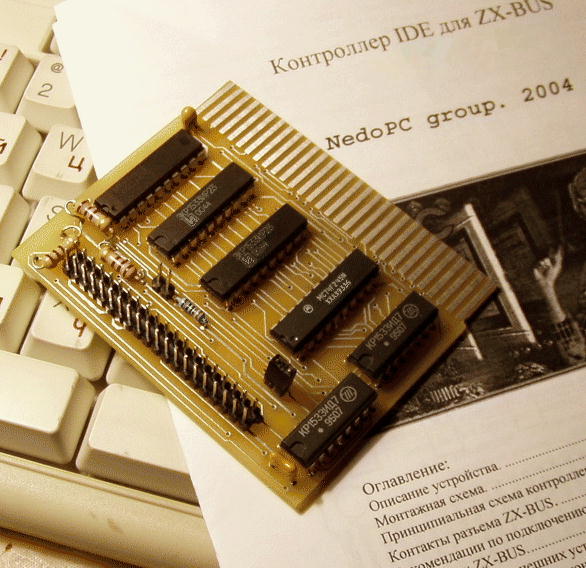

Собранную плату можно посмотреть здесь.

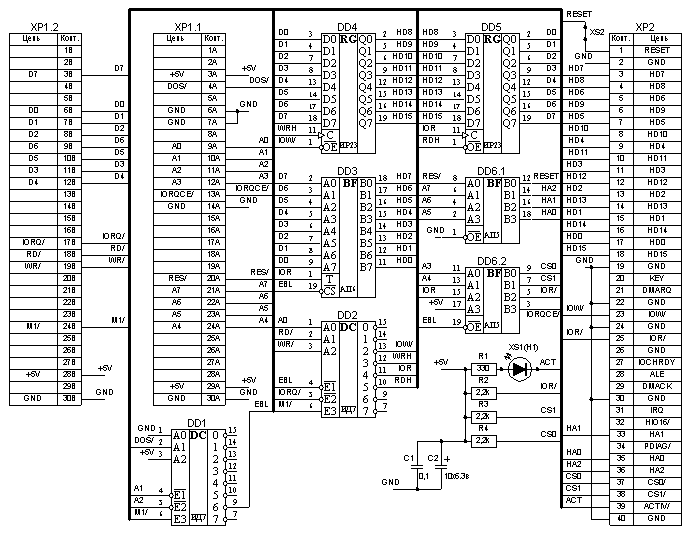

Схему контроллера можно посмотреть здесь.

Плата в формате PCAD200х для производства здесь.

Описание контроллера для печати здесь.

ЦЕНЫ: здесь (контроллер снят с производства).


Жесткие диски, проверенные на совместимость с контроллером.

Производитель

Марка

Размер

Seagate

ST3290A

261Mb

Seagate

ST3144A

130Mb

Seagate

ST31276A

1.2Gb

Conner

CFS270A

250Mb

Quantum

340AT

340Mb

Fujitsu

MPG3204AT

20Gb
